Anschlussfuge bei Fenstern und Türen: Aufbau, Normen und Produkte

In Österreich ist die ÖNORM B 5320 verbindlich, in Deutschland dient der RAL-Montageleitfaden als technische Richtschnur ohne rechtliche Verbindlichkeit. Beide verfolgen das gleiche Ziel, sind inhaltlich ähnlich, aber nicht identisch.

Die Fensteranschlussfuge wird in den meisten Fällen dreistufig aufgebaut. Jede Ebene übernimmt eine eigene Aufgabe; erst zusammen ergeben sie einen dauerhaft dichten Anschluss.

Warum „innen dichter als außen“? Der Sd-Wert (diffusionsäquivalente Luftschichtdicke) beschreibt, wie stark ein Material Wasserdampf bremst. Ist die Innenseite dichter, gelangt kaum Feuchte aus der Raumluft in die Fuge – und Feuchte, die dennoch eindringt, kann nach außen austrocknen. So bleibt die Dämmung in der Funktionsebene trocken und wirksam.

Die Anschlussfuge muss Einflüsse von außen, von innen, aus dem Bauwerk, aus dem Fenster selbst und aus der Nutzung gleichzeitig ausgleichen.

Außen treten hohe Temperaturdifferenzen, Strahlung und Außenlärm auf, innen eher moderate Temperaturen, Raumluftfeuchte und Lüftung; zusätzlich spielt dort das Brandverhalten eine Rolle. Bei der Verarbeitung sind stets die jeweils gültigen technischen Datenblätter zu beachten.

Dichtstoffe für die Anschlussfuge müssen die Anforderungen der DIN EN 15651-1:2017 erfüllen: außen mindestens Klasse 25LM, innen mindestens Klasse 20LM.

Die Zahl gibt die zulässige Bewegungsaufnahme des Dichtstoffs in Prozent an, „LM“ steht für niedrigen Modul (low modulus) – also einen weichelastischen Dichtstoff, der die Fugenflanken bei Bewegung wenig belastet. Auf der Innenseite muss die Abdichtung zudem die Luftdichtheit herstellen und einen höheren Sd-Wert aufweisen als die Abdichtung außen.

Für jede der drei Ebenen gibt es abgestimmte Ramsauer Produkte; einige Dichtstoffe und das Anschlussband DUO sind sowohl außen als auch innen einsetzbar. Die folgende Auswahl ist beispielhaft – welches Produkt passt, hängt vom jeweiligen Objekt ab.

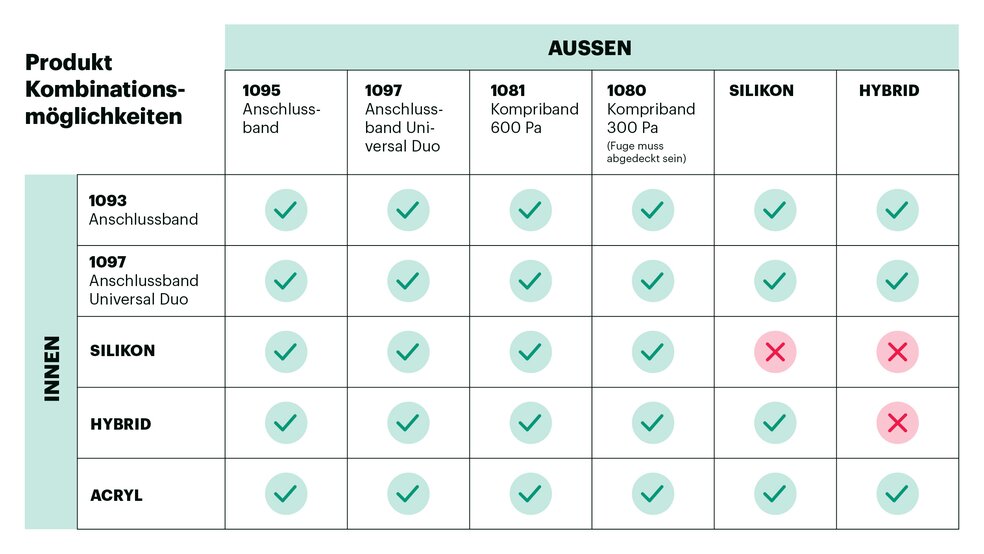

Fast alle Kombinationen aus innerer und äußerer Abdichtung sind möglich. Ausgeschlossen sind nur drei: Silikon innen mit Silikon oder Hybrid außen sowie Hybrid innen mit Hybrid außen.

✓ = kombinierbar · ✗ = nicht kombinierbar

Die Produktauswahl erfolgt immer objektabhängig – ein Standardaufbau für alle Fälle gibt es nicht. Diese Punkte sollten vor und während der Montage geprüft werden:

• Bauwerk und Wandaufbau bewerten
• Anschlussgeometrie und Einbaubedingungen vor Ort prüfen
• Untergrund auf Tragfähigkeit prüfen
• Kompatibilität der eingesetzten Materialien sicherstellen (siehe Kombinationsmatrix)
• Dichtstoffklassen kontrollieren: außen mind. 25LM, innen mind. 20LM
• Abdichtung durchgehend, dauerhaft und funktionsgerecht ausführen – umlaufend, ohne Unterbrechungen
• Verarbeitung gemäß Herstellerangaben, technischen Datenblättern und ÖNORM B 5320

Was bedeutet „innen dichter als außen“? Die raumseitige Abdichtung muss Wasserdampf stärker bremsen (höherer Sd-Wert) als die äußere. So dringt wenig Feuchte in die Fuge ein, und eingedrungene Feuchte kann nach außen austrocknen.

Ist die ÖNORM B 5320 verpflichtend? In Österreich ja: Die ÖNORM B 5320 ist die verbindliche nationale Norm für Planung und Ausführung von Fenster- und Türanschlüssen. Der deutsche RAL-Montageleitfaden ist dagegen ein technischer Leitfaden ohne rechtliche Verbindlichkeit.

Was ist der Unterschied zwischen ÖNORM B 5320 und RAL-Montage? Beide beschreiben den Fensteranschluss nach dem 3-Ebenen-Prinzip und sind inhaltlich ähnlich, aber nicht identisch. Die ÖNORM regelt zusätzlich verbindlich Ausführungsdetails und Prüfkriterien, der RAL-Leitfaden formuliert funktionsorientierte Anforderungen.

Welche Dichtstoffklasse brauche ich für die Anschlussfuge? Nach DIN EN 15651-1:2017 mindestens Klasse 25LM für Außenanwendungen und mindestens Klasse 20LM für Innenanwendungen.

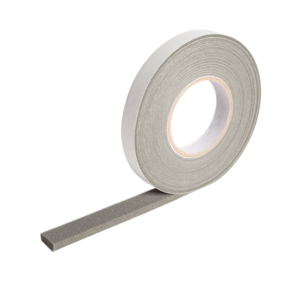

Reicht PU-Schaum allein als Abdichtung? Nein. Schaum, Kompriband oder Rundprofile bilden die Funktionsebene für Wärme- und Schalldämmung. Die Luftdichtheit innen und der Wetterschutz außen werden über eigene Abdichtungen mit Dichtstoff oder Anschlussband hergestellt.

Kann ich innen und außen Silikon verwenden? Nein, diese Kombination ist laut Ramsauer Kombinationsmatrix nicht vorgesehen. Ebenso ausgeschlossen sind Silikon innen mit Hybrid außen und Hybrid innen mit Hybrid außen. Hybrid innen mit Silikon außen ist dagegen möglich.

Welche Aufgabe hat die Funktionsebene? Sie liegt zwischen äußerer und innerer Abdichtung, sorgt für Wärme- und Schalldämmung und nimmt Bauwerksbewegungen auf. Sie muss umlaufend und möglichst hohlraumfrei ausgeführt werden.
